Einbaugehäuse, HaloX® 180 mit Tunnel 190
KAISER

Nr katalogowy: 1282-30

Obudowa montażowa HaloX® 180 z tunelem 190

HaloX® GehäuseØ180mm m.Trafo-Tunnel 190m

HaloX® 180 mit Tunnel 190 für Ortbeton (1282-30). Für die Verarbeitung im Ortbeton ist das formstabile HaloX®-System modular aufgebaut. Drei Gehäusedurchmesser mit einer Vielzahl an runden, quadratischen sowie universellen Frontteilen ermöglichen die Integration von Leuchten und Lautsprechern bis zu einem Einbaudurchmesser von 250 mm – auch bei Sichtbeton. Mit Tunnel bietet das System ausreichend Raum für die Aufnahme von Betriebsgeräten, z. B. LED-Treiber. Optionale Verlängerungsringe dienen der Vergrößerung der Einbautiefe. Alle Frontteile sind feuchtigkeitsabweisend und können bereits vor dem Verlegen der ersten Bewehrung exakt positioniert und aufgenagelt werden. Gehäuse und Frontteile werden kraftschlüssig und stabil miteinander verrastet und lassen sich auch nachträglich noch frei ausrichten. Durch die werkzeuglose Öffnungstechnik mit Kombinationseinführung M20/M25 können Rohre einfach und schnell eingeführt werden und selbst bei Fehlbelegung lässt sich die Einführung einfach wieder verschließen. Sie bietet eine sichere Rohrrückhaltung mit Tiefenanschlag, so dass ein nachträgliches innenseitiges Kürzen der Rohre entfällt. Nach dem Vergießen lassen sich Frontteile mit definiertem Einbaudurchmesser durch einen gezielten Hammerschlag öffnen. Die Frontteile für universelle Öffnungsmaße können flächig an- oder überspachtelt werden. Anschließend erfolgt die Erstellung der gewünschten Installationsöffnung mit herkömmlichen Fräswerkzeugen, z. B. MULTI 4000. Installationsart: Ortbeton | Einbaudurchmesser Leuchte / Lautsprecher: 0-180 mm | Max. Einbautiefe Leuchte / Lautsprecher: 110 mm | Tiefe inkl. Frontteil: 120 mm | Betriebsgeräte Zusatzraum: Mit Zusatzraum

Szczegóły produktu

Opis produktu

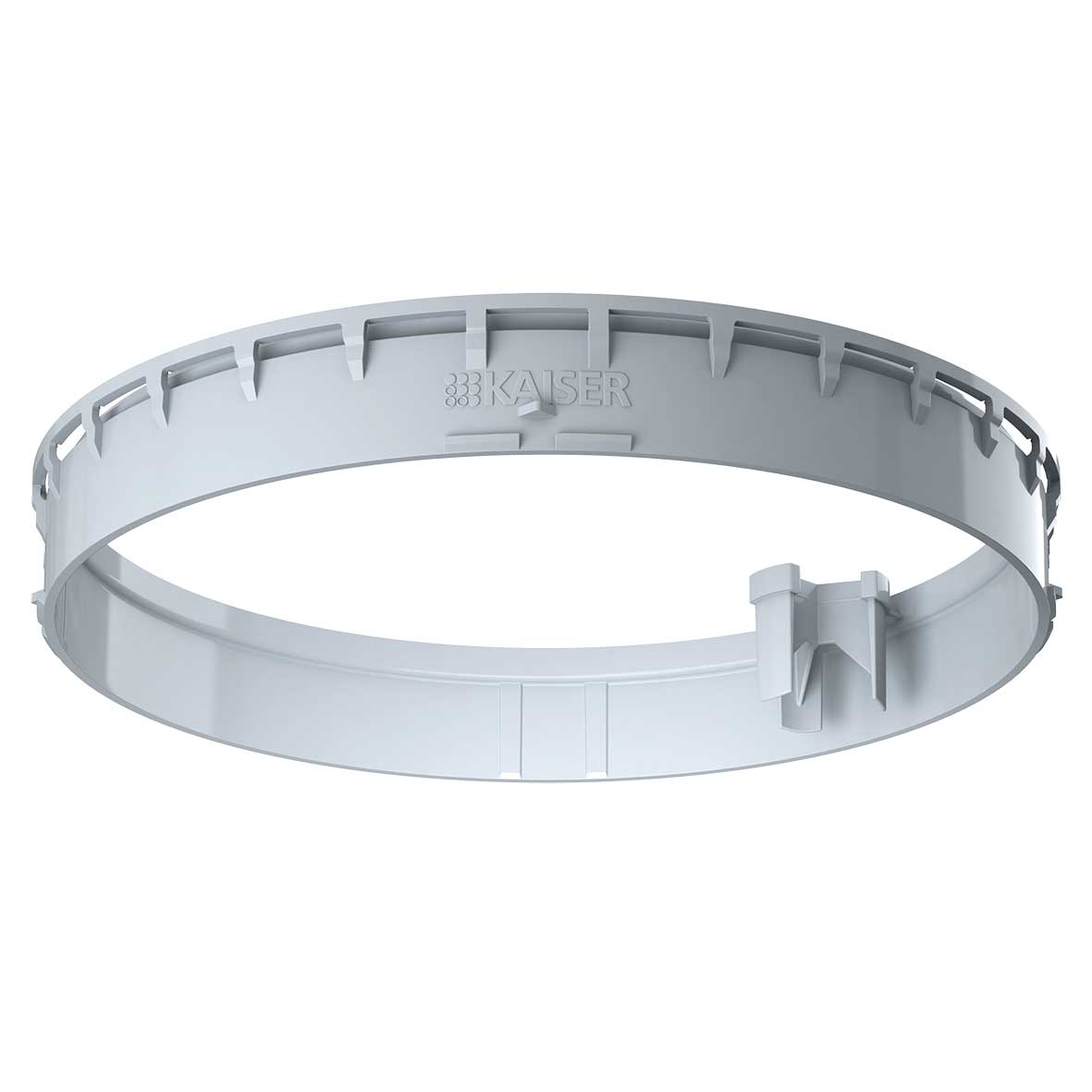

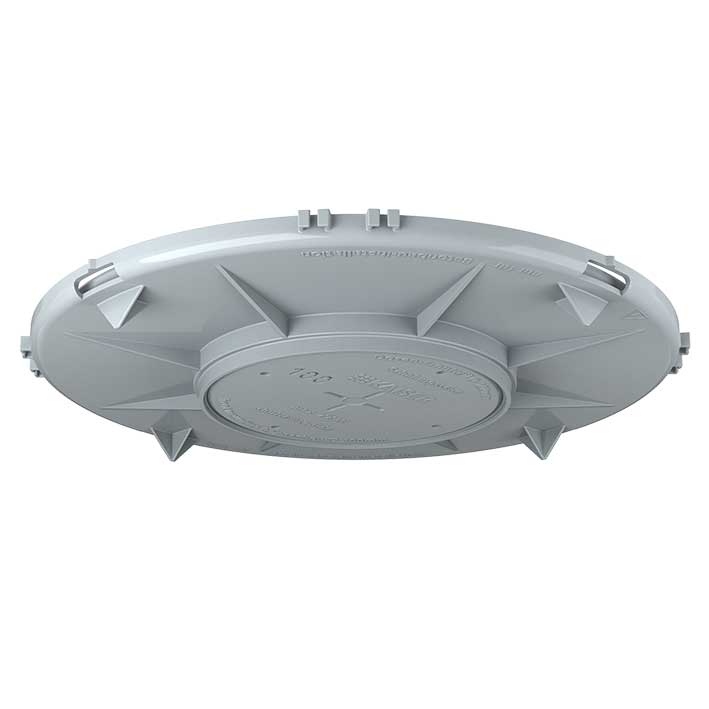

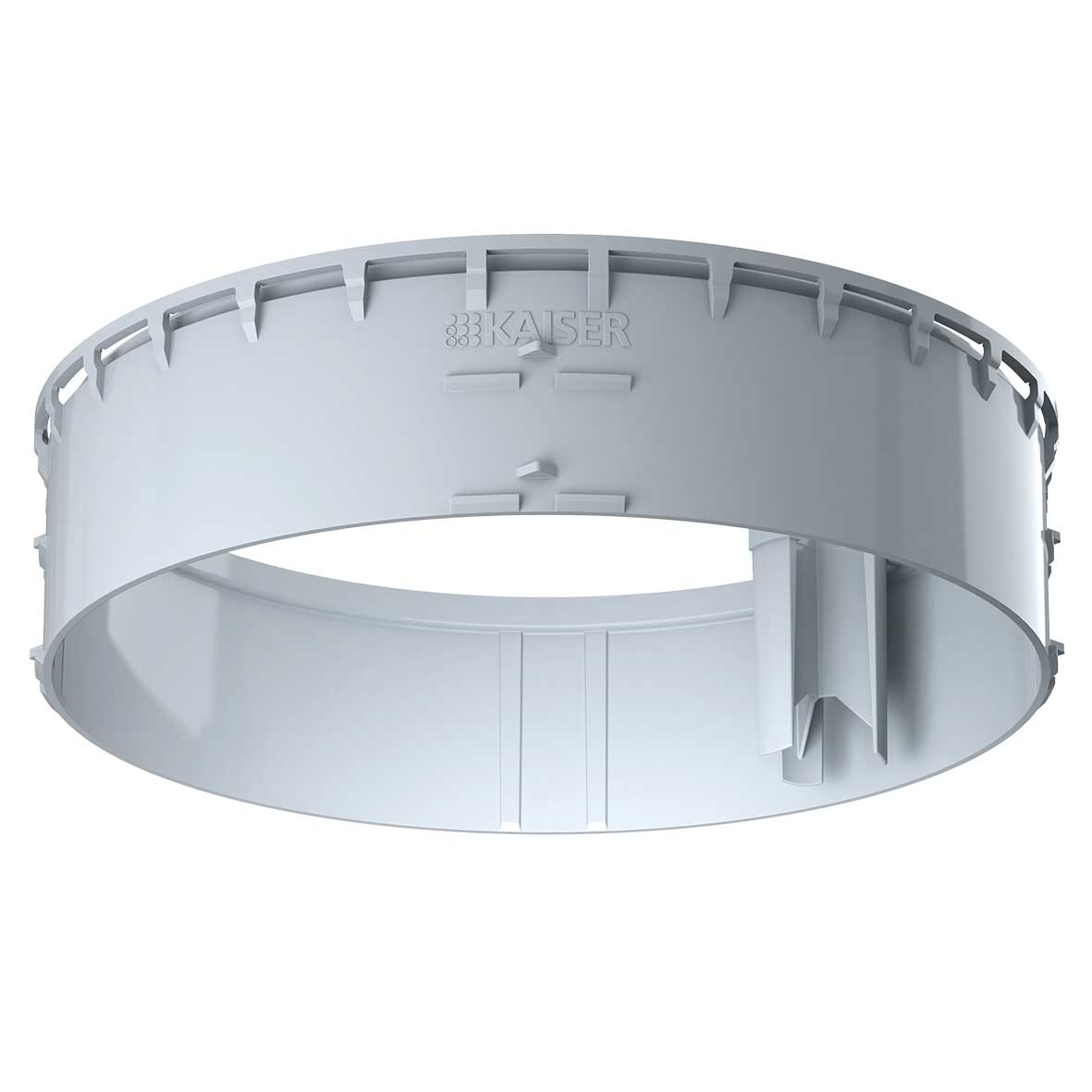

HaloX® 180 z tunelem 190 do betonu wylewanego na miejscu (1282-30). Stabilny wymiarowo system HaloX® ma konstrukcję modułową do montażu w betonie wylewanym na miejscu. Trzy średnice obudowy z różnymi okrągłymi, kwadratowymi i uniwersalnymi częściami przednimi umożliwiają integrację opraw i głośników o średnicy montażowej do 250 mm - nawet w betonie elewacyjnym. W przypadku tuneli system zapewnia wystarczającą przestrzeń do umieszczenia osprzętu sterującego, np. sterowników LED. Opcjonalne pierścienie przedłużające służą do zwiększenia głębokości montażu. Wszystkie części przednie są odporne na wilgoć i można je precyzyjnie ustawić i przybić gwoździami jeszcze przed położeniem pierwszego zbrojenia. Obudowa i części przednie są ze sobą mocno i stabilnie połączone, a w późniejszym czasie można je dowolnie ustawiać. Dzięki technologii otwierania bez użycia narzędzi z kombinowanym wejściem M20/M25 można łatwo i szybko włożyć rury, a nawet w przypadku nieprawidłowego użycia wejście można łatwo ponownie zamknąć. Zapewnia bezpieczne mocowanie rur z ogranicznikiem głębokości, dzięki czemu późniejsze wewnętrzne skracanie rur nie jest konieczne. Po spoinowaniu części czołowe o określonej średnicy montażowej można otworzyć poprzez ukierunkowane uderzenie młotkiem. Części czołowe o uniwersalnych wymiarach otwarcia mogą być wypełnione na lub nad. Następnie wykonuje się żądany otwór montażowy za pomocą konwencjonalnych narzędzi frezarskich, np. MULTI 4000. Rodzaj montażu: beton wylewany na miejscu|Średnica montażowa oprawy / głośnika: 0-180 mm|Max. głębokość montażu oprawy / głośnika: 0-180 mm|Max. głębokość montażu oprawy/głośnika: 0-180 mm. Głębokość montażowa oprawy / głośnika: 110 mm|Głębokość wraz ze śrubą część przednia: 120 mm|Dodatkowa przestrzeń na osprzęt sterujący: Z dodatkową przestrzenią
